江鈴21米伸縮臂式高空作業車底盤配制：采用江鈴順達國六單排駕駛室，底盤型號為JX1041TG26，115馬力柴油發動機，帶方向助力，3360軸距，7.00R16鋼絲胎，五檔變速箱，油剎，空調，其它按國六標準配制。

江鈴21米伸縮臂式高空作業車上裝配制：作業高度21米，上裝部分顏色按照公告為工程黃，整車帶四個液壓伸縮支腿（上下伸縮和水平伸縮），八條油缸，支腿為前V后H型，應急泵，斗帶360度無限旋轉，無線遙控，其它按廠內標準配制。

江鈴21米伸縮臂式高空作業車基本配置參數：

整車品牌：程力威牌-高空作業車

產品型號：CLW5046JGKJ6

底盤型號：JX1041TG26

作業高度：21米

作業主要技術參數：平臺離地高度≥19.2m，平臺大作業幅度13 M，平臺大作業幅度時作業高度 ≥3.5米，平臺大作業高度時作業幅度 ≥15M，平臺大工作傾角80°，工作斗額定載荷200kg

支腿

方式：前V后H型，單獨可調

數量：4支

操控：?jiǎn)为毧烧{也可聯動。

前支腿 橫向跨距：4170mm

傾斜度：120°

后支腿 橫向跨距： 3930mm

主操作

操作位置：轉臺、遙控操作。

操控形式：ZYK總線控制系統，電液比例控制系統，實現無級調速

圍板及走臺板：不銹鋼圍欄及防滑走臺板

臂架結構形式：五節六邊型工作臂，同步伸縮

回轉裝置：雙向360°連續回轉,吊籃360°回轉

發動機：根據環保公告確定

整車尺寸：5998×2050×2850

總質量：4495kg

整備質量：4365kg

軸距：3360mm

高空作業車介紹及性能特點：

1、功能介紹：

程力威牌直臂高空作業車作業高度有12米、14米、16米、18米、20米、21米、22米、29米、32米、45米使用全伸縮式工作臂，支腿跨距大，穩定性好，可同時或單獨操作，安全可靠，結構緊湊、操作方便，具有較快的升降速度，工作效率高。具有靈活性，在緊密的高樓中也可以靈活作業，是高空作業車的佼佼者，引領著行業新的潮流。

廣泛適用于市政、電力、路燈、廣告、通訊、攝影、園林、造船、交通、碼頭、機場港口、搶險救援、大型工礦企業等行業的安裝維修及登高作業。

2、產品概述：

1、  江鈴順達型21米高空作業車采用伸縮式直臂結構，作業臂為5節伸縮式，轉臺可操作，也可遙控器操作，可360度回轉，四液壓支腿，工作斗大承重200公斤，不銹鋼圍板、花紋防滑走臺板。

2、  工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。小臂大伸展角度達80°，以便調整到佳作業位置。

3、  夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。

4、  電腦控制，自動限幅，危險工作報警，安全性能卓越。下車有顯示器，實時顯示整車作業工況。

5、  六邊形工作臂增加強度，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸外置，鏈條伸縮機構，更容易觀察故障點，方便維修。

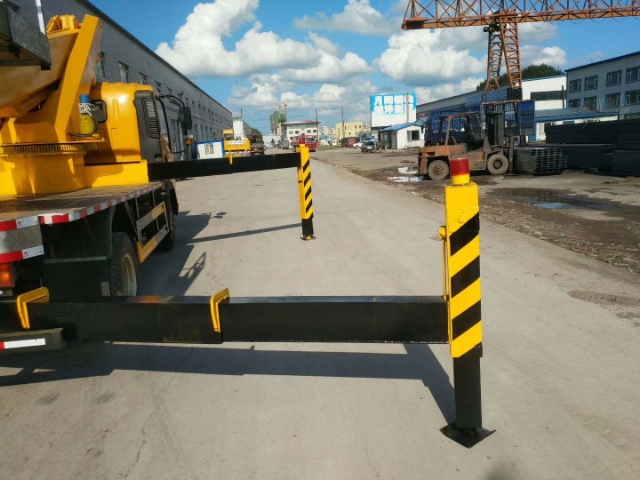

6、  支腿采用前V、后H型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂。支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態，所有支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報警信號。

7、  四個垂直支腿油缸和上臂、下臂、小臂油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。工作臂上裝有雙向平衡閥，使工作臂運行更平穩。

8、  車輛配制雙向液壓鎖、雙向帶鎖平衡閥、液流閥、液壓油缸、發動機啟停應急泵、操作系統及其控制電腦等主要部件均采用國內知名品牌，核心部件采用進口件。換向平穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作。

9   整車有三處操作：手柄操作，顯示屏手動操作，無線遙控操作，更方便觀察作業空間，安全可靠，工作效率高。

GK21S 21米伸縮式高空作業車特點及優勢：

A、整車結構緊湊，外形尺寸短，行駛方便、轉向靈活。

B、整車采用全電控系統，多項安全保護功能

1、每個支腿均有軟腿支地保護功能(選配)。

2、支腿鎖定，當臂架工作時，支腿是不允許操作的（限制動作）。

3、車身配置大屏幕顯示器，可顯示臂長、工作高度、工作幅度、傾斜角度，實時顯示整車作業工況。
