基本配置說明：

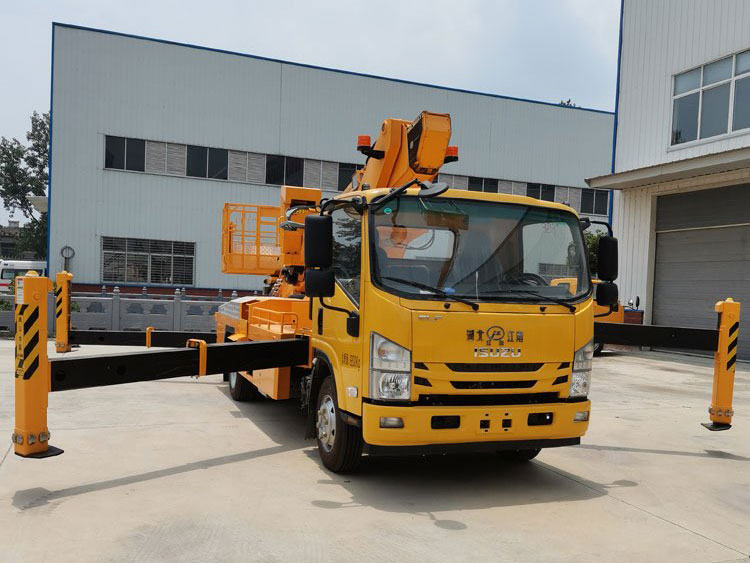

底盤型號：五十鈴QL1110ANKAY

發動機：國六、直列四缸、高壓共軌，4HK1-TCG61；139KW

驅動形式：4x2

駕駛室：平頂，單排，載3人

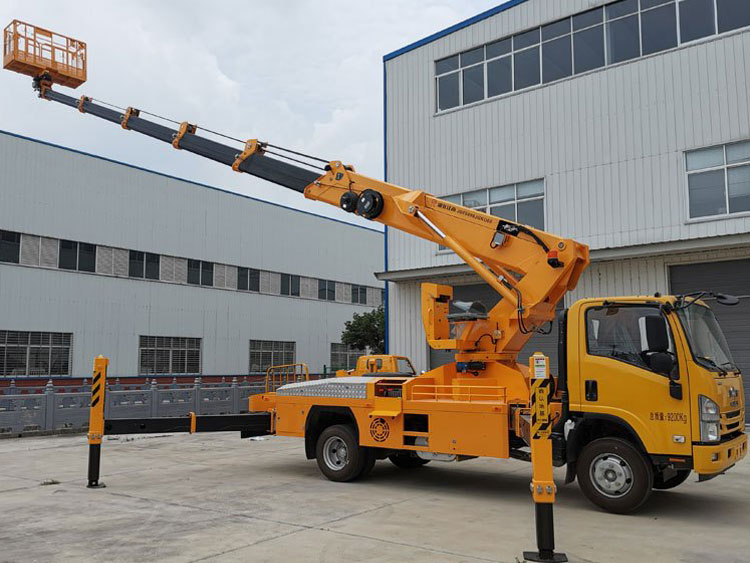

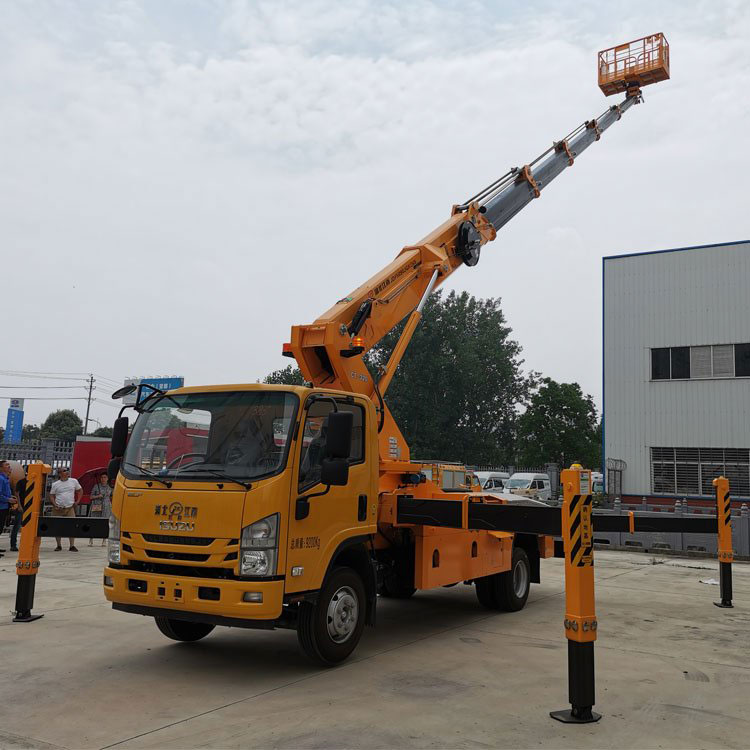

☆臂架

臂架形式：六節同步伸縮臂

材料：進口高強度鋼/3-5mm

臂架截面：六邊形

變幅：雙缸變幅，更加穩定

起伏角度：0°-80°(相對水平面)

安全裝置：限位指示燈

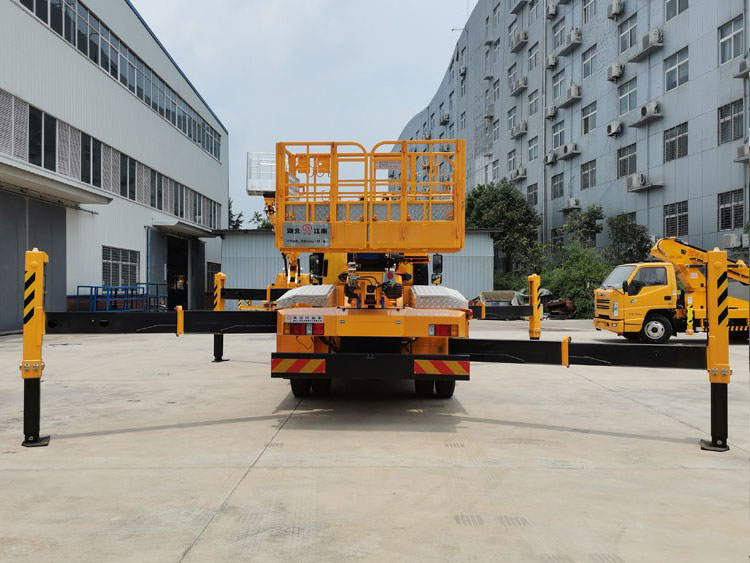

☆支腿

支腿型式：前后X型，水平3節，垂直2節

支腿材料：進口高強度鋼/4mm

支腿跨距：縱向：6500，橫向：5950/6150

液壓鎖：四個支腿都帶雙向液壓鎖

支腿安全裝置：支腿帶檢測開關、報警指示燈、蜂鳴器和水平儀

支腿頻閃燈：黃色；前后四只

☆車廂

材料：優質碳鋼及鋁合金，鋪3㎜防滑花紋鋁板

工具箱：鋁合金1760*620*280帶不銹鋼門鎖

側、后防護：全防護鋁塑板結構，左右各帶一個工具箱370*440*490,590*450*490

洗手水箱：20L塑料水箱，350*160*370

☆轉臺

立臂：進口高強度鋼拼焊組成

回轉支承：?jiǎn)闻潘狞c(diǎn)接觸球式帶外齒

回轉：左右180°或240°回轉

減速機：渦輪蝸桿式，2個

液壓馬達：2個

☆吊籃

尺寸：長X寬X高：1860×720×1050；展開3210×1150×1050

材料：優質碳鋼方管

調平形式：靜態液壓自動調平

回轉：電動360°連續回轉

保險帶：一副

調平裝置：液壓油缸調平

☆液壓系統

液壓油箱：100L；帶液位表和冷卻器

齒輪泵：定量泵，流量50ml/r

工作壓力：帶壓力表；20MPa

液壓閥組：電液比例閥組，帶手動應急按鈕

應急泵：電動應急泵

油缸：13只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全

☆操作系統

支腿：手動操作，各支腿可單獨可調，上下車互鎖

操作方式：電控和無線遙控

臂架動作：轉臺安裝舒適座椅操作和吊籃無線遙控操作

發動機啟動、熄火：轉臺和吊籃雙位操作

發動機油門：遠程電子油門

☆

油漆：知名品牌油漆；顏色光滑，線條美觀；

標識及標牌：清晰、醒目、永久不褪色

主要特點：

1、 整車輕量化設計，采用進口高強度鋼焊接，外形美觀；

2、 臂架和支腿采用進口高強度鋼焊接成型，外形美觀，受力大，強度高；

3、 進口油缸驅動鏈條帶動伸縮臂同步伸縮，快速、平穩、可靠；

4、 前后X型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；

5、 轉臺左右180°（240°）回轉，采用了先進的雙渦輪蝸桿減速機構；（具有自潤滑和自鎖功能）

6、 采用進口控制器自動控制，帶顯示屏，設置保護模式進行限幅，安全、可靠；

7、 轉臺和吊籃雙位操作，進口電液比例調速，轉臺手動操作，吊籃無線遙控操作；

8、 下車與上車互鎖，操作安全、可靠；

9、 吊籃靜態液壓自動調平，360°回轉，超載自動保護；

10、 支腿帶有位置檢測開關，并有自動感應報警功能；

11、 整車帶發動機啟動、熄火和遠程油門開關，操作方便，節省燃油；

12、 臂架自帶照明燈，方便夜間或光線暗作業；

高空作業車工作用途：

通過工作臂的伸縮、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。

適用標準：

供貨方應使用很新頒布執行的國家標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到國家標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。

引用有以下標準：

1）GB/T9465《高空作業車》

2）GB3766 《液壓系統通用技術條件》

3）GB7258《機動車運行安全技術條件》

4）GB1589 《汽車外廓尺寸載荷及質量限值》

5）GB4785 《汽車及掛車外部照明和光信號裝置的安裝規定》

6）GB11567.1.2 《汽車和掛車側面及后下部防護的要求》

7）QC/T252 《專用汽車定型試驗規程》

8）JB/ZQ3011工程機械焊接通用技術條件

9）JG5099 《高空作業機械安全規則》

10）CCAP-C11-01-2014  《強制形產品認證實施細則 汽車》

使用環境條件：

1)海拔高度： ≤1000米

2)環境溫度：    -25℃ ～ +40℃

3)相對濕度：     ≤90%（25℃）

4)很大風速：       ≤ 12m/s）

行駛狀態主要技術參數：

作業主要技術參數：

工作平臺額定載荷：400kg

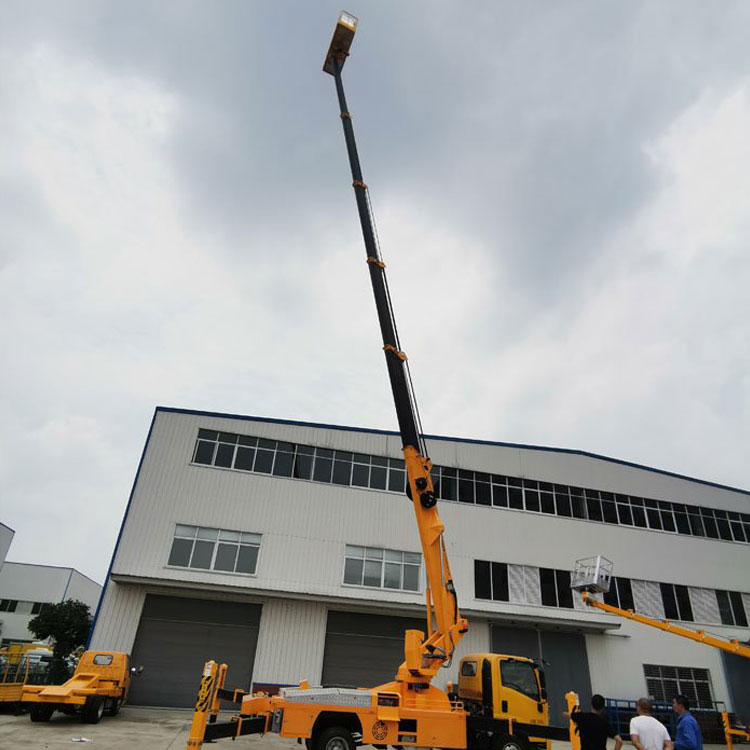

很大作業高度：32m

很大作業高度時作業幅度：3m

很大作業幅度：20m

很大作業幅度時作業高度：21m

很大起吊重量：500kg

很大起升高度：30m

支腿跨距：縱6500m，橫5950,6150m

支腿收放時間：收 ≥60s，放 ≥60s

回轉速度：≥60 s/r

平臺起升時間：≥120s

平臺下降時間：≥95s

吊重起升速度：0～20 m/min
